醋酸纖維，英文名cellulose?acetate，簡稱CA。醋酸纖維分為二醋酯纖維和三醋酯纖維，是人造纖維的一種。以纖維素為原料，經(jīng)化學成法轉(zhuǎn)化成醋酸纖維素酯制成的化學纖維。首次制備于1865年，是纖維素的乙酸酯。纖維素以醋酸或醋酐在催化劑作用下進行酯化，而得到的一種熱塑性樹脂，纖維素分子中羥基用醋酸酯化后得到的一種化學改性的天然高聚物。其性能取決于乙酰化程度。?

醋酸纖維的分類主要依據(jù)纖維素中羥基被乙?；〈某潭?。根據(jù)這個標準，我們可將醋酸纖維分為二醋酸纖維和三醋酸纖維。

二醋酸纖維是由一型醋酯經(jīng)部分水解后形成，其酯化程度較三醋酸纖維低。這使得二醋酸纖維的受熱性能略遜于三醋酸纖維，但其染色性能更勝一籌，同時，它的吸濕率也較高。

另一方面，三醋酸纖維是由未經(jīng)水解的一型醋酯制成，其酯化程度較高。這使得三醋酸纖維具有出色的耐光和耐熱性能，但染色性能較差。同時，它的吸濕率（也稱為回潮率）較低。

從分子結(jié)構(gòu)角度來看，二醋酸纖維的酯化程度因水解作用而低于三醋酸纖維。在超分子結(jié)構(gòu)上，二醋酸纖維的無定形區(qū)較大，而三醋酸纖維則具有一定的結(jié)晶結(jié)構(gòu)。此外，三醋酸纖維的大分子的對稱性、規(guī)整性、結(jié)晶度均高于二醋酸纖維。

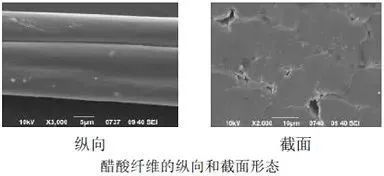

縱向纖維表面形態(tài)光滑，較為均一，有明顯的溝槽；由其截面形態(tài)可看出，纖維無皮芯結(jié)構(gòu)，呈苜蓿葉形，周邊較為光滑，少有淺的鋸齒。

醋酸纖維作為一種人造纖維，在化學與物理性能上有著獨特的性質(zhì)。這些性質(zhì)使它在紡織品制造和染色領域具有廣泛的應用。

首先，醋酸纖維具有良好的耐堿性。弱堿性的堿劑對其基本不會造成損害，纖維的失重率很小。然而，遇到強堿時，尤其是二醋酸纖維，可能會發(fā)生脫乙酰化，導致重量損失和強力的下降。因此，處理醋酸纖維的溶液pH值不應超過7.0。此外，在標準洗滌條件下，醋酸纖維具有出色的抗氯漂白性能，還可以使用四氯乙烯進行干洗。

其次，醋酸纖維對有機溶劑具有特殊的耐受性。它在丙酮、DMF和冰醋酸中可以完全溶解，而在乙醇和四氯乙烯中則不溶解。這一特性使得丙酮成為醋酸纖維紡絲的理想溶劑，同時四氯乙烯可用于對醋纖織物進行干洗等處理。

此外，醋酸纖維的耐酸性也相當出色。常見的硫酸、鹽酸和硝酸在一定濃度范圍內(nèi)對纖維的強力、光澤和伸長等特性不會產(chǎn)生顯著影響。然而，濃硫酸、濃鹽酸和濃硝酸可以溶解醋酸纖維。

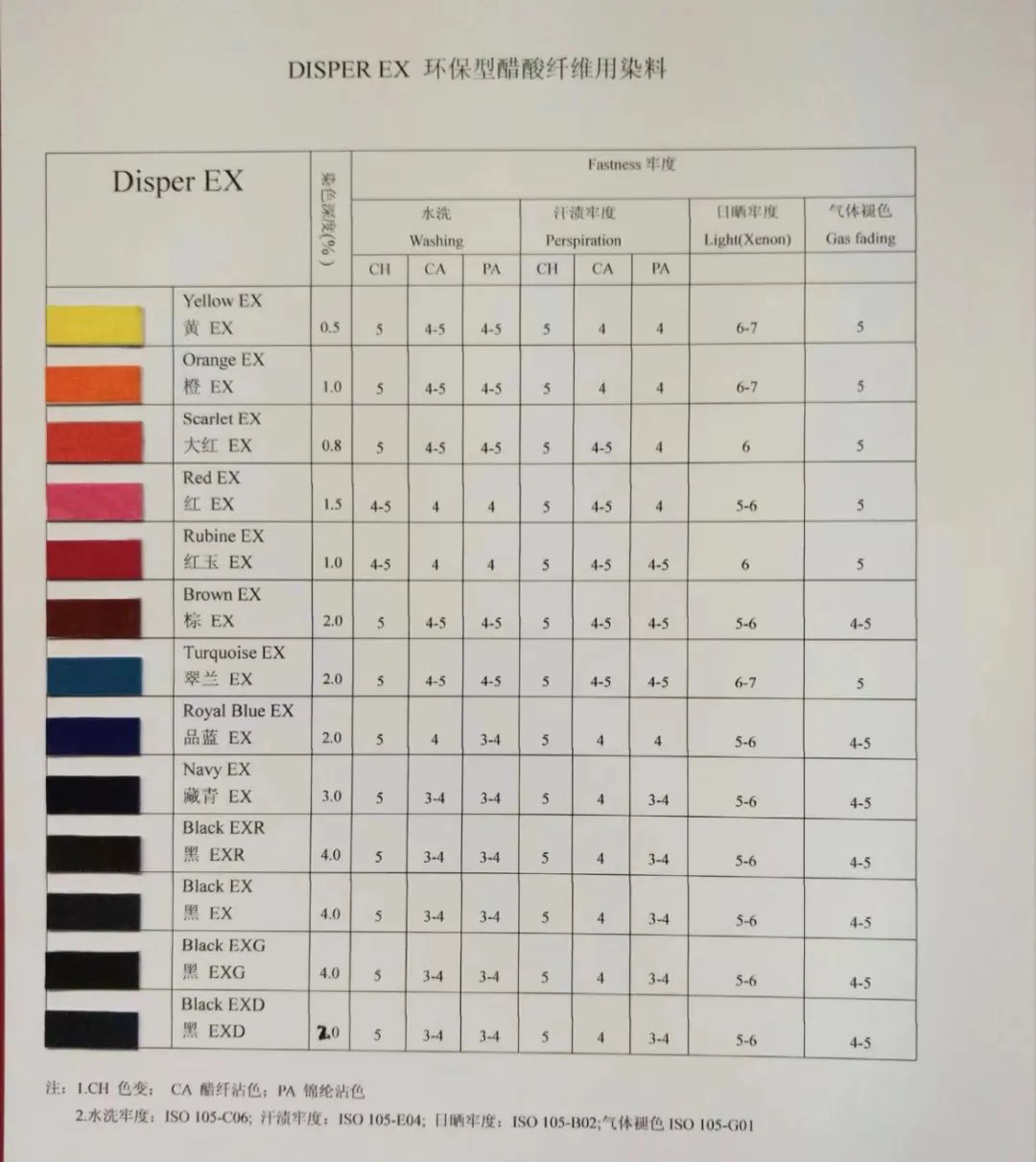

關于染色性，盡管醋酸纖維來源于纖維素，但在酯化過程中，纖維素葡萄糖環(huán)上的極性羥基大部分被乙?；〈?，導致常用的纖維素纖維染色染料對醋酸纖維幾乎沒有親和力，使得染色較為困難。最適合醋酸纖維的染料是低分子量且染色上染速率相近的分散染料。使用這種染料染出的醋酸纖維或織物色澤鮮艷、勻染效果好、染料吸盡率高、色牢度強，且色譜齊全。

醋酸纖維它既有一定的吸水性，又能迅速排除水分，使得其在濕度調(diào)控方面表現(xiàn)出色。這種纖維的熱穩(wěn)定性尤為出色，玻璃化轉(zhuǎn)變溫度在185℃左右，熔融終止溫度在310℃左右。即使在高溫處理過程中，醋酸纖維的失重率僅為90.78%，展現(xiàn)出良好的耐熱穩(wěn)定性。

在強度方面，醋酸纖維的斷裂強度為1.29 cN/dtex，盡管強度不是最高，但它在應變方面的表現(xiàn)卻相當優(yōu)秀，應變達到31.44%。此外，醋酸纖維的密度小于粘膠纖維，與滌綸的密度較為接近，輕盈而堅固。更值得一提的是，醋酸纖維的彈性良好，與蠶絲和羊毛的彈性相媲美，能夠適應各種變形需求。

然而，需要注意的是，雖然醋酸纖維的沸水收縮率較低，但高溫處理仍可能對其強力和光澤等性能造成影響。因此，在進行高溫處理時，溫度不宜超過85℃，以保持纖維的最佳性能。
